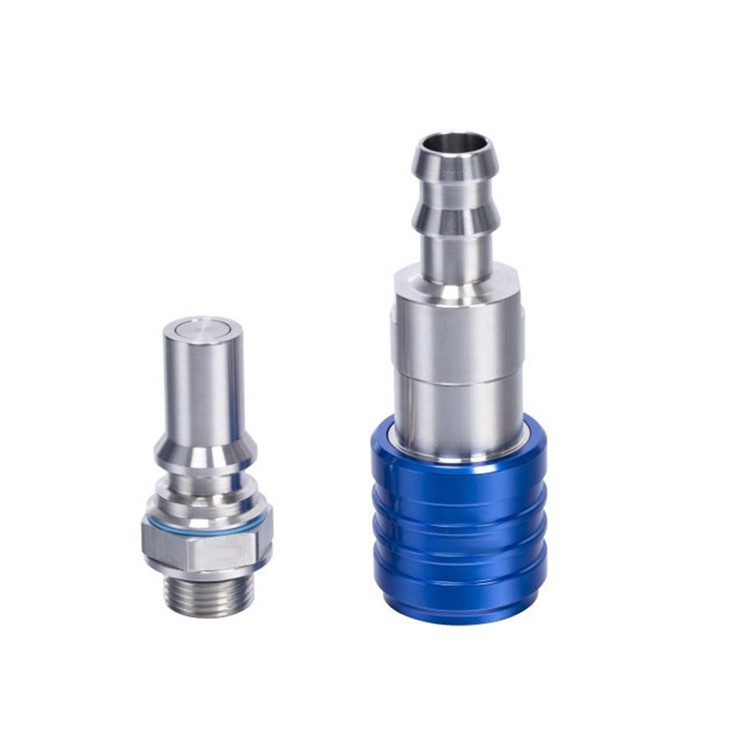

Ngắt kết nối nhanh toàn cầu (UQD)
ứng dụng: Làm mát bằng chất lỏng cho trung tâm dữ liệu
Vật liệu: Thép không gỉ 303
Dung sai: +/-0.01mm
Sản xuất: Gia công CNC 5-trục
Cơ sở vật chất: Mazak QTE Nhật Bản-100MSYL
Mô tả
Thông số kỹ thuật
Ngắt kết nối nhanh toàn cầu (UQD) là gì?
Universal Quick Disconnect (UQD) là giải pháp quản lý nhiệt tiên tiến được thiết kế đặc biệt để tăng cường hệ thống làm mát bằng chất lỏng trong trung tâm dữ liệu và hỗ trợ nhu cầu điện toán hiệu năng cao (HPC). Được cung cấp bởi Pride, UQD được thiết kế để đáp ứng các tiêu chuẩn khắt khe của Dự án Điện toán Mở (OCP) và mang lại hiệu suất vượt trội trong các môi trường đòi hỏi khắt khe.
Có sẵn bốn kích cỡ và hai tùy chọn màu sắc riêng biệt (đỏ và xanh lam để dễ nhận biết), UQD đơn giản hóa việc bảo trì và vận hành với thiết kế nhấn để kết nối và van ngắt đôi mặt phẳng, đảm bảo lưu lượng cao mà không bị tràn. Bằng cách vượt quá định mức dòng OCP ít nhất 25%, UQD giảm mức tiêu thụ năng lượng và cải thiện hiệu quả của các vòng làm mát bằng chất lỏng, vốn rất quan trọng để quản lý nhiệt do HPC và máy chủ hiệu suất cao tạo ra. Ngoài ra, thử nghiệm rò rỉ khí heli 100% đảm bảo hoạt động không bị rò rỉ, giảm thiểu nguy cơ ngừng hoạt động và bảo vệ các thiết bị nhạy cảm. Những tính năng này làm cho UQD trở thành lựa chọn không thể thiếu để quản lý nhiệt bền vững và đáng tin cậy trong các trung tâm dữ liệu hiện đại.
Thông số kỹ thuật sản phẩm Ngắt kết nối nhanh đa năng (UQD)
Universal Quick Disconnect (UQD) được thiết kế tỉ mỉ để mang lại hiệu suất vượt trội và tính linh hoạt trong các ứng dụng làm mát bằng chất lỏng. Được xây dựng từ bềnthép không gỉ 303, nó cung cấp khả năng tương thích rộng rãi về chất lỏng, giúp nó phù hợp với nhiều nhu cầu làm mát trung tâm dữ liệu và điện toán hiệu suất cao (HPC) khác nhau. Vật liệu bịt kín tiêu chuẩn làEPDM, đảm bảo hoạt động đáng tin cậy trong nhiều điều kiện, trong khi ống bọc nhôm anod hóa màu và dấu mã màu (đỏ/xanh) trên ổ cắm và vòng chữ O trên phích cắm giúp nhận biết và lắp ráp dễ dàng.
UQD hỗ trợ nhiều tùy chọn đầu cuối, bao gồm ORB, BSPP trên phích cắm và phụ kiện ống đẩy trên ổ cắm, với các cấu hình bổ sung có sẵn theo yêu cầu. Nó được chế tạo để chịu được nhiệt độ hoạt động từ-40 độ đến +150 độvà có áp suất làm việc điển hình là6,9 thanh, chứa được tới20 thanhcho kích thước nhỏ hơn. Các thông số kỹ thuật này nêu bật thiết kế mạnh mẽ và khả năng thích ứng của UQD, khiến nó trở thành lựa chọn lý tưởng cho các hệ thống quản lý nhiệt đòi hỏi khắt khe.
Bản vẽ sản phẩm
|
Tên sản phẩm |
Ngắt kết nối nhanh toàn cầu (UQD) |
|
Ứng dụng |
Làm mát bằng chất lỏng cho trung tâm dữ liệu |
|
Nguyên vật liệu |
Thép không gỉ 303, 316 |
|
độ cứng |
HRB 92 (SS303), HRB 95 (SS316) |
|
Độ nhám |
Ra<0.4um |
| Thiết kế | Thiết kế chốt khóa có tay cầm đòn bẩy |
|
Kích thước cơ thể |
⅛", ¼", ⅜" và ½" |
|
Đường kính dòng chảy danh nghĩa |
2,8mm, 5,5mm, 6,3mm, 8,9mm |
|
Sức chịu đựng |
/-0.01mm |
|
Kiểm tra rò rỉ |
Đã kiểm tra rò rỉ khí Heli 100% |
|
Chế tạo |
Máy tiện đầu trượt, 5-Gia công CNC trục |
|
Chứng nhận |
ISO 9001% 3a2015% 2c ISO 13485 |
|
Cơ sở |
Mazak QTE Nhật Bản-100MSYL, Citizen Cincom L12-1M7 |
| Vận tải |
FedEx, DHL, TNT, EMS, v.v. |
|
đóng gói |
Bao PP hoặc đóng gói theo yêu cầu |
|
Kích thước cơ thể |
Đường kính dòng chảy danh nghĩa |
Áp suất vận hành tối đa |
Áp suất nổ tối thiểu |
Dòng định mức |
Giá trị CV |
Bao gồm không khí |
Mất chất lỏng |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
- |
- |
Đã kết nối |
Ổ cắm/Nửa nữ |
Cắm/Nửa Nam |
Đã kết nối |
Ổ cắm/Nửa nữ |
Cắm/Nửa Nam |
- |
- |
tối đa. |
tối đa. |
|
(TRONG) |
(mm) |
(thanh/psi) |
(thanh/psi) |
(lpm/gpm) |
- |
(cc ) |
(cc ) |
||||
|
1/8 |
2.8 |
20 / 290 |
60 / 870 |
2.1 / 0.6 |
0.33 |
0.004 |
0.007 |
||||
|
1/4 |
5.5 |
16 / 232 |
48 / 696 |
6.4 / 1.7 |
1.37 |
0.024 |
0.014 |
||||
|
3/8 |
6.3 |
6.9 / 100 |
20.7 / 300 |
11.4 / 3.0 |
2.37 |
0.027 |
0.022 |
||||
|
1/2 |
8.9 |
6.9 / 100 |
20.7 / 300 |
17.8 / 4.7 |
5.32 |
0.029 |
0.030 |
||||
|
Thông số hiệu suất |
||||||
|---|---|---|---|---|---|---|
|
- |
Buộc kết nối |
Mô-men xoắn khuyến nghị |
||||
|
Kích thước cơ thể |
- |
- |
Kích thước ORB |
- |
Kích thước BSP |
- |
|
(TRONG) |
(N) |
(lb) |
- |
(N·m) |
(TRONG) |
(N·m) |
|
1/8 |
48 |
10.79 |
7/16-20 |
11-12 |
1/8" |
8-9 |
|
1/4 |
50 |
11.24 |
9/16-18 |
18-20 |
3/8" |
18-20 |
|
3/8 |
73 |
16.41 |
3/4-16 |
52-57 |
3/8" |
18-20 |
|
1/2 |
87 |
19.56 |
7/8-14 |
58-64 |
1/2" |
34-37 |
|
Chất đàn hồi kín |
Phạm vi nhiệt độ hoạt động |
|
|
EPDM |
( bằng cấp ) |
(độ F) |
|
-40 độ đến +150 độ |
-40 độ F đến +302 độ F |
|
Bản vẽ & kích thước sản phẩm
|
Chi tiết |
Kích thước |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Kích thước chủ đề / đầu |
Quả sung. |
A |
B |
C |
D |
lục giác |
|||||
|
Đuôi vòi |
n độ |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
|
1/4 |
1 |
46.2 |
1.82 |
23 |
0.91 |
15.5 |
0.61 |
19 |
0.75 |
14 |
0.55 |
|
3/8 |
1 |
49.5 |
1.95 |
24.6 |
0.97 |
9 |
0.36 |
23.7 |
0.93 |
18 |
0.71 |
|
1/2 |
1 |
61.1 |
2.41 |
31.7 |
1.25 |
24 |
0.94 |
25.8 |
1.02 |
22 |
0.87 |
|
5/8 |
1 |
68.4 |
2.69 |
35 |
1.38 |
30 |
1.18 |
39 |
1.54 |
27 |
1.06 |
Lưu ý: Để có được chiều dài khớp nối được kết nối, hãy cộng các kích thước A (Hình 1) và G (Hình 2) lại với nhau.
|
Chi tiết |
Kích thước |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Kích thước chủ đề / đầu |
Quả sung. |
E |
F |
G |
H |
J |
lục giác |
|||||||
|
BSP |
QUỶ |
n độ |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
(mm) |
(TRONG) |
|
- |
7/16-20 |
2 |
6.5 |
0.26 |
16.17 |
0.64 |
8.7 |
0.34 |
9.1 |
0.36 |
29.3 |
1.15 |
14 |
0.55 |
|
1/8 |
- |
3 |
6.8 |
0.27 |
17.32 |
0.68 |
8.7 |
0.34 |
8 |
0.31 |
30.4 |
1.20 |
15 |
0.59 |
|
- |
9/16-18 |
3 |
7.7 |
0.30 |
19.63 |
0.77 |
9.8 |
0.39 |
9.9 |
0.39 |
37.9 |
1.49 |
17 |
0.67 |
|
3/8 |
- |
3 |
11.0 |
0.44 |
25.40 |
1.00 |
9.8 |
0.39 |
11.2 |
0.44 |
37.9 |
1.49 |
22 |
0.87 |
|
- |
3/4-16 |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
3/8 |
- |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
- |
7/8-14 |
3 |
12.3 |
0.47 |
31.18 |
1.23 |
12.7 |
0.50 |
10.5 |
0.47 |
47.6 |
1.87 |
27 |
1.06 |
|
1/2 |
- |
3 |
13.6 |
0.53 |
34.64 |
1.36 |
12.7 |
0.50 |
14.5 |
0.57 |
47.6 |
1.87 |
30 |
1.18 |
Lưu ý: Để có được chiều dài khớp nối được kết nối, hãy cộng các kích thước A (Hình 1) và G (Hình 2) lại với nhau.
Quy trình sản xuất choNgắt kết nối nhanh toàn cầu (UQD)
Là một nhà máy OEM chuyên sản xuất Universal Quick Disconnect (UQD), chúng tôi tập trung vào sản xuất các bộ phận tùy chỉnh để đáp ứng nhu cầu cụ thể của khách hàng, đặc biệt là về hệ thống làm mát trung tâm dữ liệu và điện toán hiệu năng cao. Chúng tôi chọn vật liệu cao cấp nhưthép không gỉ 303về khả năng chống ăn mòn và độ bền cũng như vòng đệm EPDM cho hiệu suất đáng tin cậy trong phạm vi nhiệt độ rộng.
Sử dụng các loại máy tiên tiến nhưMazak QTE-100MSYL và Citizen Cincom L12-1M7, chúng tôi đạt được dung sai chặt chẽ của±0.01mmvà độ nhám bề mặt củaRa < 0.4µm, đảm bảo kích thước chính xác và độ hoàn thiện mịn. Từng bộ phận đều được lắp ráp cẩn thận, đảm bảo vận hành trơn tru và kết nối an toàn. Chúng tôi tiến hànhKiểm tra rò rỉ khí heli 100%để đảm bảo không có rò rỉ, duy trì tính toàn vẹn của hệ thống. Cuối cùng, chúng tôi thực hiện kiểm soát chất lượng kỹ lưỡng để đảm bảo mọi UQD đều đáp ứng các tiêu chuẩn về chức năng, kích thước và hiệu suất, bao gồm cả các tiêu chuẩn do Dự án Điện toán Mở (OCP) đặt ra. Việc chúng tôi tập trung vào khả năng tùy chỉnh, độ chính xác và độ tin cậy cho phép chúng tôi cung cấp các giải pháp hiệu suất cao phù hợp với thông số kỹ thuật chính xác của khách hàng.
Luồng quy trình
|
Linh kiện |
Luồng quy trình |
Tên quy trình |
Máy đã qua sử dụng |
Thương hiệu máy |
Thiết bị kiểm tra |
|
Ngắt kết nối nhanh toàn cầu (UQD) |
1 |
Đang đến |
N/A |
N/A |
1. Thước đo chốt 2. Caliper |
| 2 |
Phay |
5-Máy CNC trục |
Mazak QTE% 7b % 7b0% 7d % 7dMSYL |
Máy chiếu hồ sơ |
|
| 3 |
Quay |
5-Máy CNC trục |
Mazak QTE% 7b % 7b0% 7d % 7dMSYL |
Máy chiếu hồ sơ |
|
| 4 |
Khoan |
5-Máy CNC trục |
Mazak QTE% 7b % 7b0% 7d % 7dMSYL |
Máy chiếu hồ sơ |
|
| 5 |
Đánh bóng điện phân |
N/A |
N/A |
||
| 6 |
Làm sạch bằng siêu âm |
N/A |
N/A |
||
| 7 |
Cuộc họp |
N/A | N/A | ||
| 8 |
Niêm phong |
N/A | N/A | ||
| 9 |
Kiểm tra rò rỉ |
N/A | N/A | ||
| 10 |
Kiểm tra & đóng gói |
N/A |
N/A |
Video củaCNCQuy trình sản xuất
Xem hoạt động sản xuất CNC tại Công ty TNHH Công nghiệp Tự hào Thâm Quyến! Xem nguyên liệu thô biến thành các bộ phận chính xác. Xem các chuyên gia lành nghề và máy móc tiên tiến tại nơi làm việc. Tò mò về quá trình của chúng tôi? Bấm vào để xem toàn bộ video!
Dịch vụ tùy chỉnh choNgắt kết nối nhanh toàn cầu (UQD)
Tại Công ty TNHH Công nghiệp Tự hào Thâm Quyến, chúng tôi cung cấp dịch vụ OEM chuyên nghiệp cho Universal Quick Disconnect (UQD) và các sản phẩm tương tự. Chúng tôi chuyên tùy chỉnh các bộ phận như thân máy, vòng đệm, van và đầu nối để đáp ứng nhu cầu cụ thể của bạn.
UQD của chúng tôi có thiết kế không tràn, giảm thiểu sự xâm nhập của không khí trong quá trình kết nối. Cấu trúc hoàn toàn bằng thép không gỉ cải thiện khả năng tương thích chất lỏng. Thiết kế nhỏ gọn phù hợp với mọi ứng dụng làm mát bằng chất lỏng. Chúng tôi sử dụng đệm kín dự phòng bằng gioăng cao su EPDM kép để giảm thiểu rò rỉ. UQD đáp ứng và vượt quá các thông số kỹ thuật tiêu chuẩn về độ tin cậy. Nó cũng có khả năng thay thế nóng, cho phép kết nối và ngắt kết nối dưới áp lực.
Ngoài UQD, chúng tôi còn cung cấp các sản phẩm khác như khớp nối ngắt kết nối nhanh dòng chảy cao. Chúng có thể được tùy chỉnh bằng các vật liệu, kích thước cổng và cách xử lý bề mặt khác nhau. Ví dụ, chúng ta có thể sử dụng titan để chống ăn mòn hoặc điều chỉnh các vòng đệm cho chất lỏng có tính ăn mòn cao. Chúng tôi cung cấp các giải pháp chất lượng cao, phù hợp cho mọi nhu cầu của bạn.
Câu hỏi thường gặp
01.Ngắt kết nối nhanh toàn cầu (UQD) là gì và nó hoạt động như thế nào?
02.Lợi ích của việc sử dụng UQD là gì?
03.Làm thế nào để bạn ngắt kết nối một khớp nối ngắt kết nối nhanh?
Để ngắt kết nối ngắt kết nối nhanh, chỉ cần nhấn hoặc kéo cơ cấu nhả để tách đầu nối nam và nữ. Tùy thuộc vào thiết kế, nó có thể yêu cầu nhấn nút, kéo đòn bẩy hoặc xoay.
04.Có phải tất cả các ngắt kết nối nhanh đều giống nhau không?
Không, không phải tất cả các lần ngắt kết nối nhanh đều giống nhau. Chúng khác nhau về thiết kế, vật liệu và chức năng. UQD được thiết kế đặc biệt để xử lý chất lỏng trong các môi trường đòi hỏi khắt khe, mang lại khả năng tương thích chất lỏng và khả năng chống ăn mòn được cải thiện.
05.Những vật liệu nào được sử dụng trong UQD?
UQD thường được làm từ thép không gỉ để đảm bảo độ bền và khả năng chống ăn mòn, với gioăng cao su EPDM cho hiệu suất bịt kín đáng tin cậy. Điều này làm cho chúng tương thích với nhiều loại chất lỏng và lý tưởng cho các ứng dụng hiệu suất cao.
06.Những ngành nào thường sử dụng UQD?
UQD được sử dụng trong các ngành công nghiệp như làm mát trung tâm dữ liệu, điện toán hiệu năng cao, ô tô và hệ thống chất lỏng công nghiệp. Khả năng đảm bảo các kết nối an toàn, không bị rò rỉ khiến chúng trở nên cần thiết trong các ứng dụng mà việc xử lý chất lỏng đáng tin cậy là rất quan trọng.
Liên hệ với chúng tôi ngay bây giờ
Chúng tôi là nhà máy OEM chuyên nghiệp chuyên thiết kế và sản xuất khớp nối Universal Quick Disconnect (UQD) và hệ thống kết nối chất lỏng hiệu suất cao. Với nhiều năm kinh nghiệm, chúng tôi cung cấp các giải pháp đáng tin cậy, chính xác và an toàn phù hợp với nhu cầu cụ thể của bạn.
Nhà máy của chúng tôi hoạt động theo hệ thống quản lý chất lượng ISO9001 và ISO13485 nghiêm ngặt, đảm bảo mọi sản phẩm đều đáp ứng các tiêu chuẩn an toàn và hiệu suất cao nhất. Được trang bị khả năng gia công tiên tiến, chúng tôi xử lý cả sản xuất mẫu hàng loạt nhỏ và sản xuất quy mô lớn. Cho dù dự án của bạn lớn hay nhỏ, chúng tôi đảm bảo mỗi giải pháp tùy chỉnh đều được tạo ra với độ chính xác và nhất quán để đáp ứng các thông số kỹ thuật chính xác của bạn.
